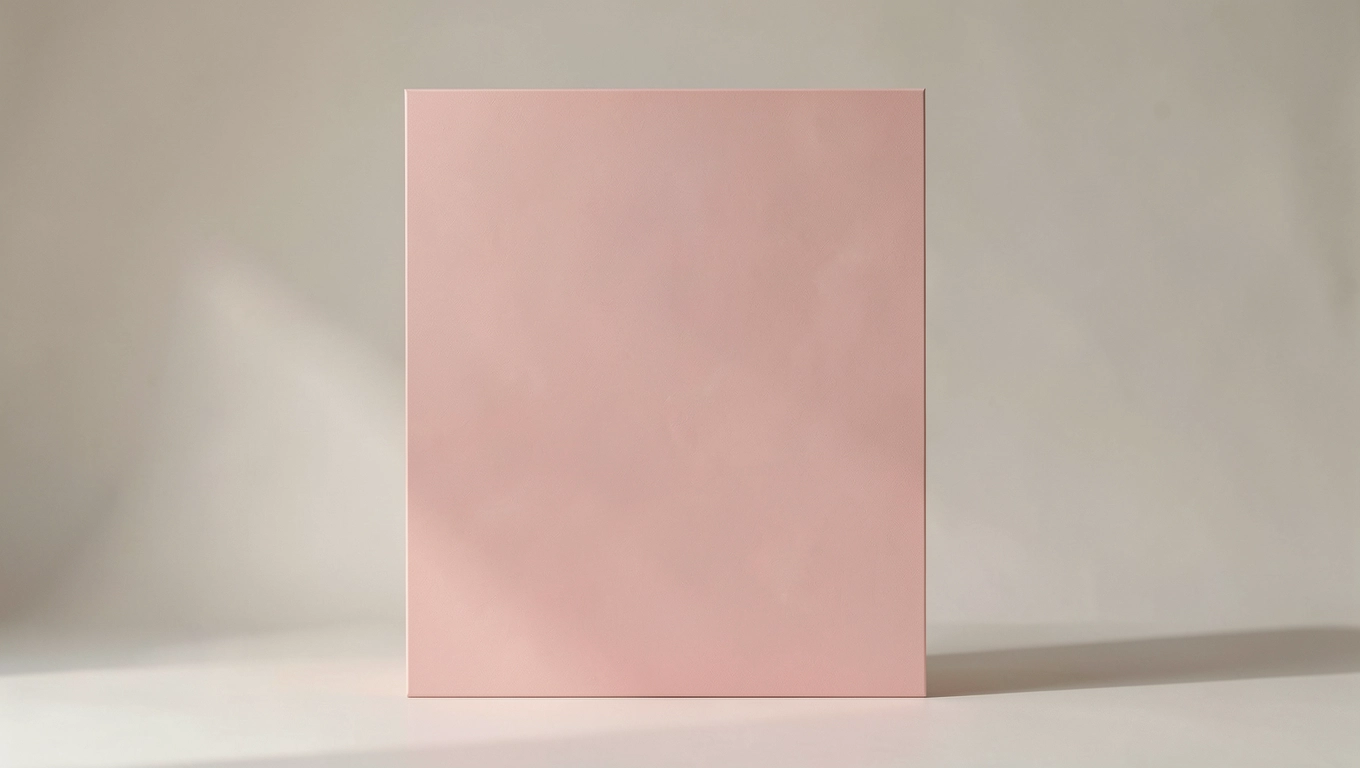

Różowa płyta gipsowa Rigips PRO Fire+ 12,5 mm – co warto wiedzieć

Różowa płyta gipsowa to konkretna odpowiedź na pytanie, które zadaje sobie każdy, kto buduje ścianę działową w budynku wymagającym podwyższonej odporności ogniowej. Wymiar 1200×3000 mm, grubość 12,5 mm, rdzeń gipsowy zbrojony włóknem szklanym i oznakowanie typu F według PN-EN 520 sprawiają, że płyta wyróżnia się na tle zwykłych białych płyt GKB. Kiedy różowy karton pojawia się w projekcie, wiadomo, że w grę wchodzi ochrona przeciwpożarowa, a nie standardowa zabudowa.

• Zastosowanie różowej płyty ogniowej w suchej zabudowie
• Jak krok po kroku zamontować różową płytę ognioodporną na ścianie
• Różowa płyta gk Rigips PRO Fire+ a inne płyty gipsowe porównanie typów
• Mini-kalkulator zużycia materiałów

Zastosowanie różowej płyty ogniowej w suchej zabudowie

Różowa płyta gk sprawdza się tam, gdzie przegroda musi wytrzymać kontakt z ogniem przez określony czas, a jednocześnie pozostać lekka i łatwa w obróbce. W budynkach użyteczności publicznej stanowi podstawowy materiał ścian działowych w korytarzach, klatkach schodowych i strefach ewakuacyjnych. W garażach podziemnych, kotłowniach i piwnicach pełni funkcję okładziny ochronnej dla instalacji przechodzących przez strefy pożarowe.

Na poddaszach, szczególnie tam, gdzie ocieplenie stanowi wełna mineralna, ognioodporna płyta gipsowo-kartonowa 12,5 mm współpracuje z paroizolacją i tworzy przegrodę spełniającą wymagania ITB dotyczące przenikania ognia. W obudowach konstrukcji stalowych, gdzie profil HEB musi być chroniony przed utratą nośności przy temperaturze krytycznej 500°C, dwu- lub trzywarstwowe poszycie z płyt PRO Fire+ wydłuża czas do osiągnięcia tej granicy o 30, 60, a nawet 120 minut.

Ściany działowe w biurach, hotelach i szpitalach to kolejny obszar, w którym różowa płyta ogniowa pojawia się obowiązkowo. Klasa odporności ogniowej EI 30 lub EI 60, potwierdzona badaniami wg PN-EN 13501-2:2007, pozwala uzyskać wymagane przegrody bez murowania, a więc bez obciążania stropu i bez wydłużania harmonogramu. Masa jednego metra kwadratowego poszycia to zaledwie 10,10 kg, dzięki czemu ściana na profilach CW 75 waży około 35-40 kg/m² zamiast 80-120 kg/m² przy murze z cegły pełnej.

Warto przy tym pamiętać, że wilgotność względna powietrza w pomieszczeniu nie powinna przekraczać 70%. Powyżej tej wartości rdzeń gipsowy zaczyna chłonąć wilgoć, a zbrojenie włóknem szklanym traci skuteczność. Do łazienek, pralni i kuchni przemysłowych lepszym wyborem będzie płyta wodoodporna zielona (typ H) lub wodo-ognioodporna łącząca obie cechy.

Kiedy różowa płyta ogniowa nie wystarczy

Przegrody oddzielające strefy pożarowe w budynkach wysokich (powyżej 25 m) wymagają klasy EI 120, a w niektórych przypadkach EI 180. Pojedyncza warstwa płyty 12,5 mm daje z reguły EI 30; podwojenie warstw po obu stronach profilu podnosi odporność do EI 60, a przy trzech warstwach po każdej stronie osiąga się EI 120. Sama płyta bez odpowiedniej liczby warstw i właściwego wypełnienia wełną mineralną nie zapewni wymaganej klasy.

Jak krok po kroku zamontować różową płytę ognioodporną na ścianie

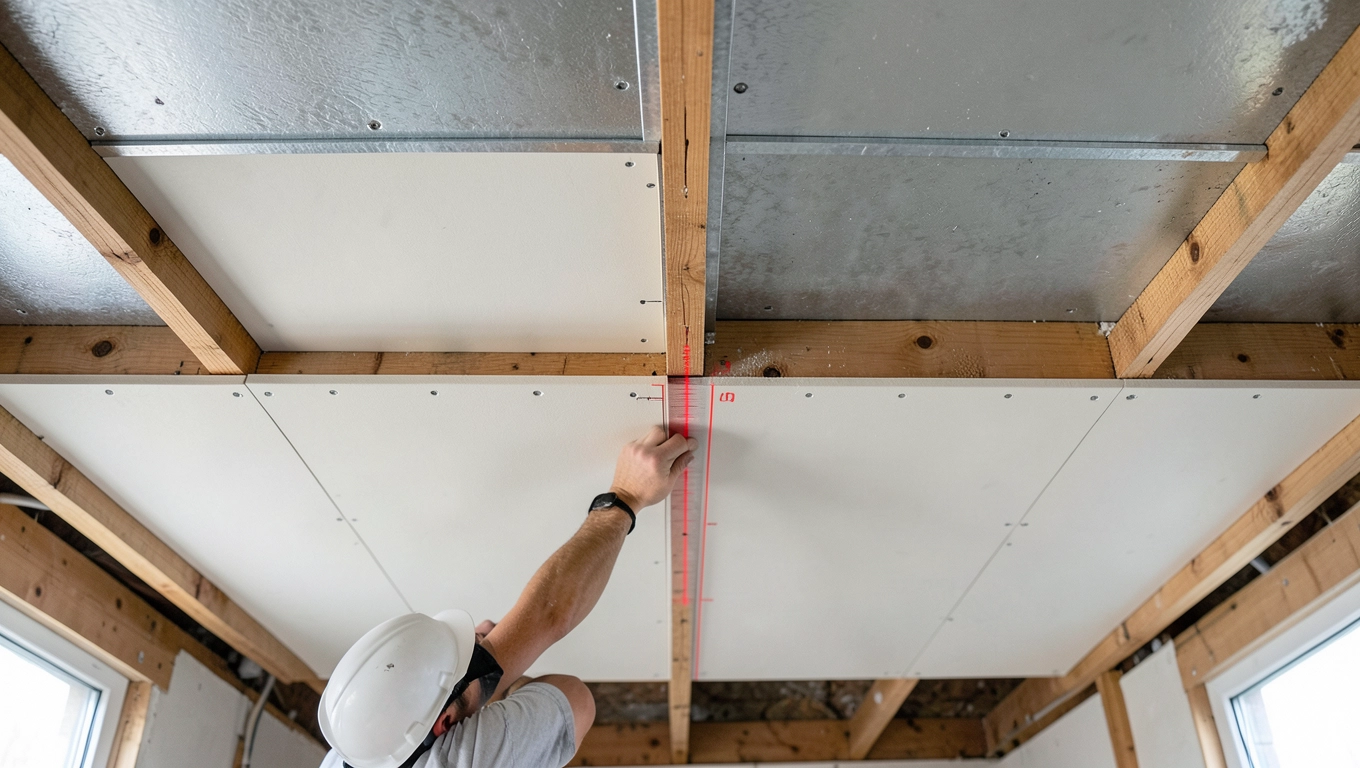

Przed rozpoczęciem montażu trzeba wytyczyć przebieg ściany, uwzględniając drzwi, narożniki i przejścia instalacyjne. Profile UW mocuje się do podłogi i sufitu wkrętami co maksymalnie 60 cm, a profile CW wstawia się pionowo w rozstawie co 60 cm dla ścian lub co 40 cm dla sufitów podwieszanych. Rozstaw 40 cm w sufitach wynika z obciążenia grawitacyjnego i ugięcia płyty, które przy 60 cm mogłoby przekroczyć dopuszczalne L/300.

Po zamontowaniu rusztu, wnętrze ściany wypełnia się wełną mineralną o gęstości co najmniej 30 kg/m³. Wełna pełni tu podwójną rolę: po pierwsze poprawia izolacyjność akustyczną (Rw rośnie o 5-8 dB), po drugie blokuje przepływ gorących gazów przez szczeliny w poszyciu, co jest kluczowe dla utrzymania kryterium E (szczelność ogniowa). Sam rdzeń płyty spowalnia nagrzewanie, ale to wełna w środku decyduje, czy druga strona ściany przekroczy 140°C w wymaganym czasie.

Cięcie płyty wykonuje się nożem wzdłuż nadrukowanej miarki na krawędzi. Technologia PRO eliminuje zgrubienia na spoinach wzdłużnych, co zmniejsza zużycie gładzi szpachlowej o około 20% w porównaniu ze standardowymi płytami GKB. Pierwszy arkusz przykłada się do rusztu i mocuje wkrętami TN 25 co 25 cm, z wgłębieniem łba poniżej lica kartonu, ale bez przebicia go do rdzenia.

Po zamontowaniu wszystkich płyt z jednej strony, spoiny wzmacnia się taśmą zbrojącą i pokrywa gładzią szpachlową w minimum dwóch warstwach. Każda kolejna warstwa gładzi powinna być szersza od poprzedniej, żeby wyrównać przejście między spoiną a powierzchnią płyty. Po wyschnięciu całość szlifuje się papierem o gradacji 150-180, aż do uzyskania jednolitej płaszczyzny gotowej pod malowanie lub tapetowanie.

Najczęstsze błędy montażowe

• Zbyt rzadki rozstaw profili CW, który powoduje ugięcie płyty i pękanie spoin wzdłużnych.
• Mocowanie wkrętów pod kątem lub zbyt głęboko, niszczące karton i odsłaniające rdzeń gipsowy.
• Pomijanie taśmy zbrojącej, co w ciągu kilku miesięcy skutkuje rysami wzdłuż połączeń płyt.
• Brak szczeliny dylatacyjnej przy ścianach powyżej 15 m bieżących, prowadzący do naprężeń termicznych.
• Stosowanie zwykłych wkrętów zamiast TN 25, które mają cieńszy trzpień i nie rozwarstwiają rdzenia płyty.

Różowa płyta gk Rigips PRO Fire+ a inne płyty gipsowe porównanie typów

Rodzina płyt gipsowo-kartonowych dzieli się na typy oznaczone literami zgodnie z normą PN-EN 520. Typ A to zwykła płyta GKB, koloru szarego, stosowana w pomieszczeniach suchych. Typ H (płyta zielona) ma obniżoną nasiąkliwość rdzenia i przeznaczona jest do łazienek oraz kuchni. Typ F (różowa) zawiera włókno szklane rozproszone w gipsie, co podnosi odporność ogniową. Typ D oznacza kontrolowaną gęstość, a typ I podwyższoną twardość powierzchni.

Rigips PRO Fire+ łączy w sobie cechy typu F z technologią PRO, czyli spoiną wzdłużną bez zgrubień. Dzięki temu wykończenie wymaga mniej masy szpachlowej, a sam montaż przebiega szybciej, ponieważ nadrukowana miarka eliminuje konieczność odmierzania każdego arkusza osobno. W porównaniu ze standardową płytą GKB 12,5 mm, PRO Fire+ kosztuje więcej, ale różnicę rekompensuje mniejsze zużycie gładzi i krótszy czas szpachlowania.

Płyta szara GKB pozostaje najtańszym wyborem i sprawdza się w sypialniach, salonach oraz korytarzach bez wymagań przeciwpożarowych. Jej reakcja na ogień to A2-s1,d0 (niepalna, niewydzielająca dymu), ale bez włókna szklanego rdzeń zaczyna pękać już po 15 minutach kontaktu z płomieniem. W strefach, gdzie przegroda musi spełniać kryterium odporności ogniowej, sama klasa reakcji na ogień nie wystarczy.

Płyta zielona GKBI typu H1 wytrzymuje wilgotność do 90% przez krótkie okresy, dzięki dodatkom hydrofobowym w rdzeniu. W łazienkach z wentylacją mechaniczną to wystarczająca ochrona, pod warunkiem że ściana nie graniczy z garażem ani kotłownią. Gdy oba warunki występują jednocześnie, czyli wilgoć i ogień, jedynym sensownym wyborem staje się płyta wodo-ognioodporna GM-FH1 o masie 10,50 kg/m² i cenie wyższej o około 25% w stosunku do PRO Fire+.

Kiedy wybrać poszczególne typy płyt

PRO Fire+ (różowa): ściany działowe, sufity podwieszane, obudowy poddaszy i strefy pożarowe w budynkach mieszkalnych oraz użyteczności publicznej. Sprawdza się wszędzie tam, gdzie kluczowe jest kryterium E i I, a wilgotność nie przekracza 70%.

GKB (szara): pomieszczenia suche bez wymagań ogniowych, zabudowy poddaszy nieużytkowych, półki, zabudowy meblowe i okładziny ścienne w pokojach dziennych.

GKBI (zielona): łazienki, kuchnie, pralnie i garaże z wentylacją, w których wilgotność okresowo rośnie powyżej 70%, a wymagania ogniowe są ograniczone do EI 15.

GM-FH1 (wodo-ognioodporna): pomieszczenia techniczne, garaże podziemne, kotłownie, piwnice oraz strefy mokre w budynkach komercyjnych wymagające jednocześnie ochrony przed wilgocią i ogniem.

System suchej zabudowy kompatybilne elementy

Płyta ogniowa nie działa w izolacji. Wymaga profili CW i UW o grubości blachy minimum 0,5 mm (optymalnie 0,6 mm dla ścian powyżej 3 m wysokości), wkrętów TN 25 o długości 25 mm do mocowania pierwszej warstwy oraz TN 35 do drugiej warstwy. Profile CD 60×27 z wieszakami ES stanowią bazę sufitów podwieszanych, a łączniki wzdłużne przedłużają profile bez straty sztywności.

Taśma zbrojąca z włókna szklanego lub papieru kraft wzmacnia spoiny, a masa szpachlowa Rigips Vario lub Super Finisz tworzy warstwę wykończeniową. W narożnikach zewnętrznych kątownik aluminiowy perforowany chroni krawędź przed uszkodzeniami mechanicznymi. Każdy z tych elementów powinien pochodzić od jednego producenta, żeby uniknąć problemów z kompatybilnością chemiczną i utratą gwarancji na cały system.

Mini-kalkulator zużycia materiałów

Żeby obliczyć zapotrzebowanie na płyty, mnoży się powierzchnię ściany (długość × wysokość) przez 1,05 jako zapas na docinki i straty. Dla ściany o wymiarach 4×2,5 m daje to 10 m², czyli 10,5 m² z zapasem. Jedna płyta 1200×3000 mm ma powierzchnię 3,6 m², a więc potrzeba trzech sztuk.

Profile CW o długości ściany 4 m przy rozstawie co 60 cm to siedem profili (6 pełnych + 2 skrajne). Profile UW mocuje się w dwóch rzędach po 4 m, czyli 8 m bieżących. Wkręty TN 25 przy rozstawie co 25 cm i obwodzie płyty 8 m to około 32 sztuki na jedną płytę, czyli 96 wkrętów na całą ścianę. Taśma zbrojąca potrzebna jest na wszystkie spoiny wzdłużne i poprzeczne, a gładź szpachlowa w ilości około 0,4 kg/m² przy technologii PRO.

Normy i dokumenty odniesienia, które regulują zastosowanie różowej płyty ogniowej, to przede wszystkim PN-EN 520 (wymagania dla płyt gipsowych), PN-EN 13501-2:2007 (klasyfikacja ogniowa wyrobów i elementów budynków) oraz PN-EN 13501-1 (klasyfikacja reakcji na ogień). Każda partia płyt powinna być dostarczana z deklaracją właściwości użytkowych (DoP) wystawioną na podstawie badań ITB lub innej notyfikowanej jednostki.

W Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, klasa odporności ogniowej przegród zależy od kategorii zagrożenia ludzi (ZL) i wysokości budynku. Budynki mieszkalne jednorodzinne (ZL IV) nie wymagają ścian o klasie wyższej niż EI 30, natomiast biura, hotele i szpitale (ZL I, ZL II, ZL III) mogą wymagać EI 60 lub EI 120 w zależności od strefy pożarowej.

Różowa płyta gipsowa pozostaje jednym z najbardziej racjonalnych wyborów, kiedy projekt wymaga ochrony ogniowej przy zachowaniu lekkości konstrukcji. Zrozumienie jej parametrów, właściwego systemu montażu i ograniczeń wilgotnościowych pozwala uniknąć kosztownych poprawek i zapewnić bezpieczeństwo mieszkańców lub użytkowników budynku na dekady.
